袋式过滤器的组成结构是什么？由哪些部分组成
袋式过滤器的组成结构
袋式过滤器主要由三部分组成：过滤容器、支承网篮和过滤袋。袋式过滤器是根据配用滤袋大小分为1、2、3、4、5号袋滤器。按滤器含袋数分为单袋式、双袋式和多袋式；以液体进出口的方向分为侧进底出式和底进底出式，滤器材质为优质不锈钢。

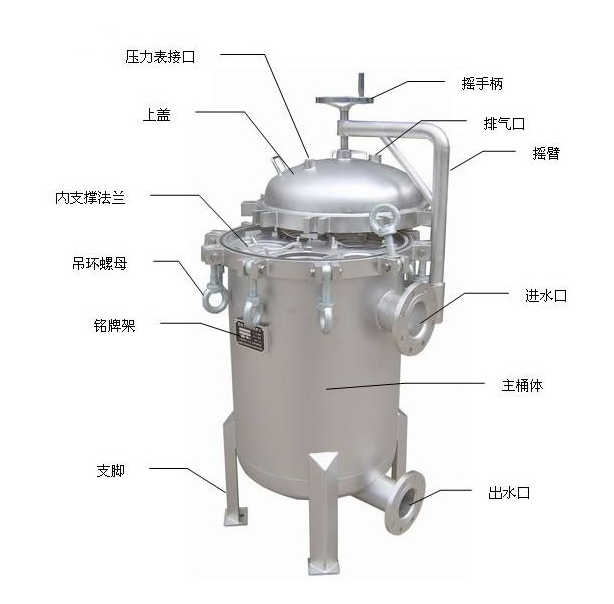

袋式过滤器结构图
以法兰式吊环螺母袋式过滤器为例，下面是袋式过滤器的详细结构图：
使用袋滤器过滤液体时，液体从过滤容器侧面或者下面进液口进入，由被网篮支撑的滤袋上方冲入滤袋中，滤袋因液体的冲击和均匀的压力面展开，使得液体物料在整个过滤袋内表面得到均匀分布，透过滤袋的液体沿着金属支承网篮壁，由过滤器底部出液口排出。滤出颗粒杂质被截留在过滤袋内，完成过滤过程。为了保持过滤器高效畅通和过滤精度以及确保下游液体不被污染，运行一段时间后应停机，打开滤器端盖，把截留物和滤袋一起取出，更换新的滤袋，更换周期视实际情况而定。
袋式过滤器滤袋的相关尺寸
袋式过滤器是根据配用滤袋大小分为1、2、3、4、5号袋滤器，对应的尺寸、水处理量、过滤面积、体积等参数如下：
滤袋尺寸:1号袋 直径:180mm 长度:450mm 水处理量:20吨/小时 过滤面积:0.25平米 体积:8L
滤袋尺寸:2号袋 直径:180mm 长度:810mm 水处理量:40吨/小时 过滤面积:0.5平米 体积:17L
滤袋尺寸:3号袋 直径:108mm 长度:230mm 水处理量:6吨/小时 过滤面积:0.09平米 体积:1.3L
滤袋尺寸:4号袋 直径:108mm 长度:380mm 水处理量:12吨/小时 过滤面积:0.16平米 体积:2.5L
滤袋尺寸:5号袋 直径:152mm 长度:520mm 水处理量:12吨/小时 过滤面积:0.18平米 体积:8L
袋式过滤器安装操作步骤：
1、 将袋式过滤机放置在需过滤的工位上，连接进出口法兰或管牙后，加以固定；闷堵排气口，或配置排气阀。夹套型连接保温热源。
2、 将金属内网轻轻放入袋式过滤机中，使内网领口与袋式过滤机口吻合；放置滤袋，使滤袋环口和金属内网领口吻合。
3、 将O型密封圈放入O型槽，O型密封圈不能扭曲或变形，多袋滤机扣上滤袋压环。
4、 一手握住上盖把手，一手抓住上盖的另一端（多袋滤机转动顶端手轮）
5、 上盖对准后，同时拧紧对角的两个吊帽，将所有吊帽一一拧紧，如果不好拧，可以用短棍插入吊环内绞紧。
6、 关闭安装在袋式过滤机顶部的排气阀。
7、 请检查各连接管子道是否牢固；工作压力是否在允许范围内。
8、 打开输出阀门。打开热源进入阀，是滤机温度升到指定温度。
9、慢慢地打开输入阀门，让液体缓缓流入并充满滤机，防止液体突然冲击滤袋，造成破裂，然后观察有无泄漏。若未出现泄漏，即可开始过滤。
了解了袋式过滤器的组成结构，希望您对袋式过滤器的使用更加熟悉，选型更有方向感。有更多过滤器相关的问题或者需要购买，请联系深圳环润环保详细咨询。
