坎普尔EDI模块CP-1000S安装时电缆如何穿过密封接头？

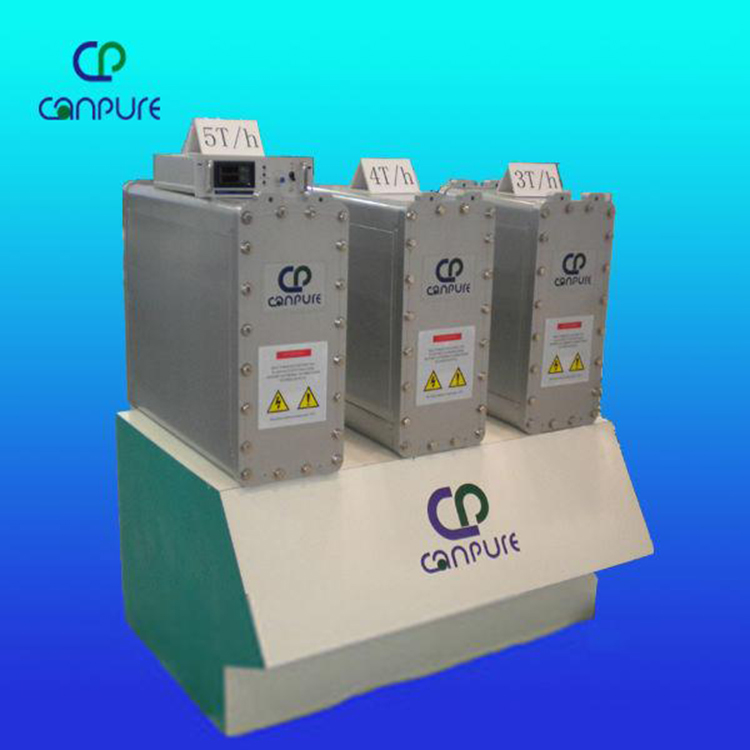

在坎普尔EDI模块CP-1000S的安装流程中，电缆穿过密封接头的操作是保障设备电气连接安全、防水防尘及稳定运行的关键环节。该模块作为水处理系统中的核心脱盐设备，其电气连接的规范性直接影响运行效率与使用寿命。本文将为您详细介绍坎普尔EDI模块CP-1000S安装时电缆穿过密封接头实操步骤相关内容。
普尔EDI模块CP-1000S安装时电缆穿过密封接头分步实操
1.拆卸密封接头组件
定位CP-1000S模块的电源接口位置，该接口位于模块压紧铝板上，配套专用电缆密封接头；
使用扳手逆时针旋转，将密封接头的外丝部分从压紧铝板上完整拧下，注意操作时力度适中，避免损伤铝板螺纹或密封接头；
拧松密封接头上的电缆压紧旋箍，将旋箍、密封圈等组件依次取下，按顺序摆放，避免零件丢失。
2.电缆预处理
根据模块安装需求，裁剪合适长度的三芯电缆，确保电缆长度预留足够余量，避免后续安装时拉扯接头；
用剥线钳分别剥离电缆两端外皮，露出线芯；
清理线芯表面氧化层，将三根线芯分别插入对应的冷压接头中，使用压接工具压紧接头，确保压接牢固，线芯无松动，压接后轻轻拉扯线芯，验证接头连接可靠性。
3.电缆穿过密封接头
将电缆的一端从密封接头的电缆压紧旋箍一侧穿入，依次穿过旋箍、密封圈，再从密封接头外丝的另一端穿出，确保电缆穿过过程顺畅，未损伤线芯或密封圈；
调整电缆位置，使冷压接头一端朝向模块接线端子方向，预留适当长度的电缆在密封接头内部，避免后续接线时过度拉扯导致密封失效；
检查密封圈是否紧贴电缆外皮，无移位、变形，确保密封面贴合紧密，为后续防水防尘打下基础。
4.密封接头固定与电缆压紧
在密封接头外丝的螺纹部分均匀缠绕聚四氟乙烯密封带，缠绕方向与螺纹拧紧方向一致，缠绕层数为3-5层，确保密封效果，防止漏水漏气；
将穿好电缆的密封接头外丝对准模块压紧铝板上的螺纹孔，用扳手顺时针缓慢拧紧，力度适中即可，避免过度拧紧导致螺纹损坏或密封接头变形；
将冷压接头压入铝板与电缆密封接头间的预留空间，确保接头位置端正，不与其他部件发生碰撞或挤压；
拧紧电缆压紧旋箍，顺时针旋转旋箍直至紧贴电缆外皮，确保旋箍压紧力度均匀，既保证电缆固定牢固，又不损伤电缆绝缘层，实现可靠密封。
5.后续接线与验证
按照模块接线规范，将三芯电缆的冷压接头分别与模块内部接线端子连接：白色线芯接正极、绿色线芯接负极、黑色线芯接地线，确保接线极性正确，无接反、短路情况；
连接完成后，轻轻拉扯电缆，检查接头无松动，密封接头处无电缆移位现象；
用清洁布擦拭密封接头及周边区域，清理安装过程中残留的杂物，确保安装面整洁。
坎普尔EDI模块CP-1000S的电缆密封接头安装，核心在于“规范操作、密封可靠、极性正确”。严格遵循上述步骤，既能保障电气连接的安全性与稳定性，又能延长设备使用寿命。安装完成后，建议结合系统调试，检查电缆连接处有无发热、异响等异常情况，确保设备符合水处理系统的运行要求，为后续超纯水制备提供可靠保障。如果您想了解更多普尔EDI模块CP-1000S安装时电缆穿过密封接头分步实操相关的资讯，免费领取坎普尔EDI模块技术参数资料，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
