杜邦陶氏UP6150抛光树脂制造电子芯片的材料超纯水
在电子芯片制造领域，超纯水的水质直接决定芯片的性能与良率。作为半导体行业的核心材料之一，超纯水需达到近乎绝对纯净的标准，而杜邦陶氏UP6150抛光树脂正是实现这一目标的关键材料。这款高性能离子交换树脂凭借出色的除盐与精处理能力，成为电子芯片制造过程中不可或缺的“净化卫士”。本文将为您详细介绍杜邦陶氏UP6150抛光树脂制造电子芯片的材料超纯水相关内容。
芯片制造对超纯水的严苛要求
电子芯片的制造流程复杂精密，从硅片清洗、光刻、蚀刻到封装测试，每一个环节都离不开超纯水的参与。芯片内部的电路线宽已进入纳米级别，哪怕水中含有微量的杂质离子、有机物或颗粒物，都可能导致电路短路、光刻图案失真，最终影响芯片的功能甚至导致报废。
行业标准要求，芯片制造用超纯水的电阻率需达到18MΩ・cm以上，总有机碳（TOC）含量远低于10ppb，同时需严格控制各类金属离子、阴离子的浓度。这种高纯度要求，对水处理系统的终端精处理环节提出了极高挑战，而抛光混床作为超纯水制备的最后一道“把关工序”，其核心材料离子交换树脂的性能非常重要。
杜邦陶氏UP6150抛光树脂的核心优势

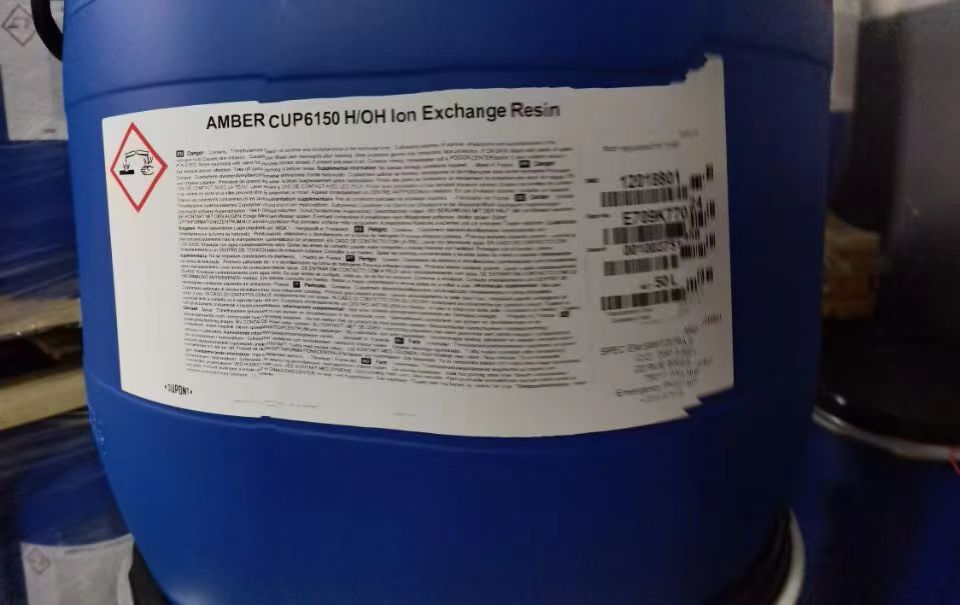

杜邦陶氏UP6150抛光树脂是一款专为超纯水终端精处理设计的均粒混床离子交换树脂，由完全再生的阳离子和阴离子交换树脂按1:1化学计量当量混合而成，兼具高效净化与长效稳定的双重优势。
在纯度表现上，该树脂在设计合理的超纯水系统中，首个运行周期就能实现18MΩ・cm的产水电阻率，TOC去除效果显著，最终产水TOC远低于10ppb，完全满足电子芯片制造的严苛水质要求。其均粒特性最大化了使用周期内的动力学性能，阳离子树脂粒径控制在630±50μm，阴离子树脂粒径为750±110μm，均一系数分别不超过1.25，确保树脂床层水流分布均匀，提升杂质交换效率。
再生性能方面，UP6150抛光树脂支持后期分离与再生利用，阳离子树脂H+转型率≥99%，阴离子树脂OH-转型率≥95%，再生后仍能保持优异的交换容量。其中阳离子树脂总交换容量≥1.80eq/L（H+型），阴离子树脂≥1.00eq/L（OH-型），可经济高效地生产高纯水，降低芯片制造的水处理成本。
此外，该树脂具备宽适用范围，pH稳定范围为0-14，在15-25℃的常规运行温度下性能稳定，且树脂混合物无抱团现象，能有效减少床层压降，降低水处理系统的能耗，同时减少冲洗水用量，符合绿色生产理念。
杜邦陶氏UP6150抛光树脂以其出色的性能，成为电子芯片制造超纯水制备的核心材料，为芯片产业的精密制造保驾护航。在科技不断进步的今天，这款高性能树脂将继续发挥关键作用，助力我国半导体产业突破技术瓶颈，迈向更高质量的发展阶段。如果您想了解更多杜邦陶氏UP6150抛光树脂制造电子芯片的材料超纯水相关的资讯，免费领取杜邦陶氏UP6150抛光树脂技术参数资料，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
本文由环润环保（http://www.huanrunsz.com/）原创首发，转载请以链接形式标明本文地址或注明文章出处！
